Les courroies et les poulies sont des composants mécaniques couramment utilisés dans différents types de machines et systèmes. Ces pièces travaillent ensemble pour transférer la puissance et le mouvement d'une source à une autre, permettant ainsi le fonctionnement des équipements.
Les avantages des courroies et des poulies incluent une transmission de puissance efficace, une faible maintenance, une réduction des vibrations et du bruit, une sécurité accrue et une grande flexibilité de conception.

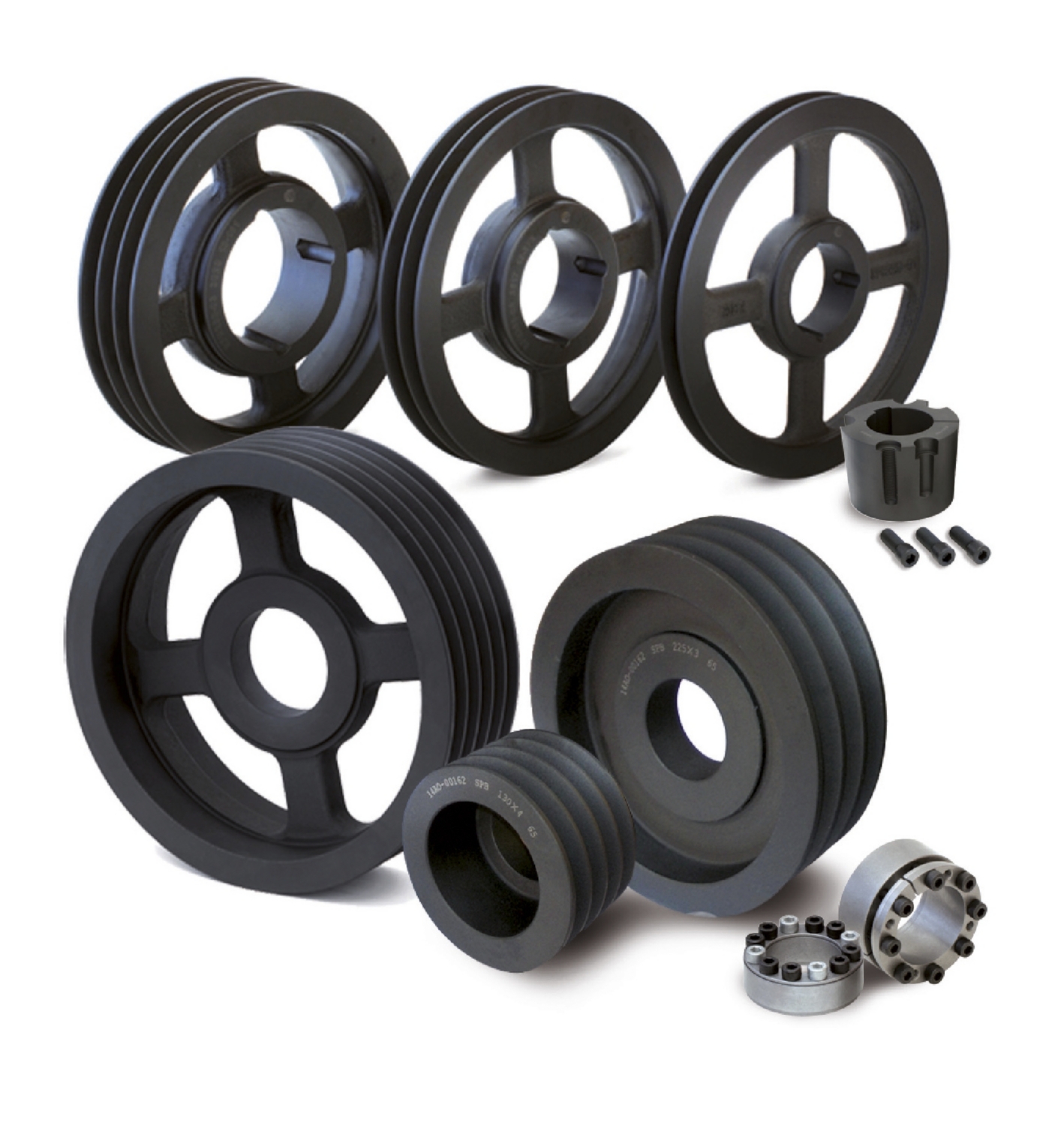

Poulies trapézoïdales

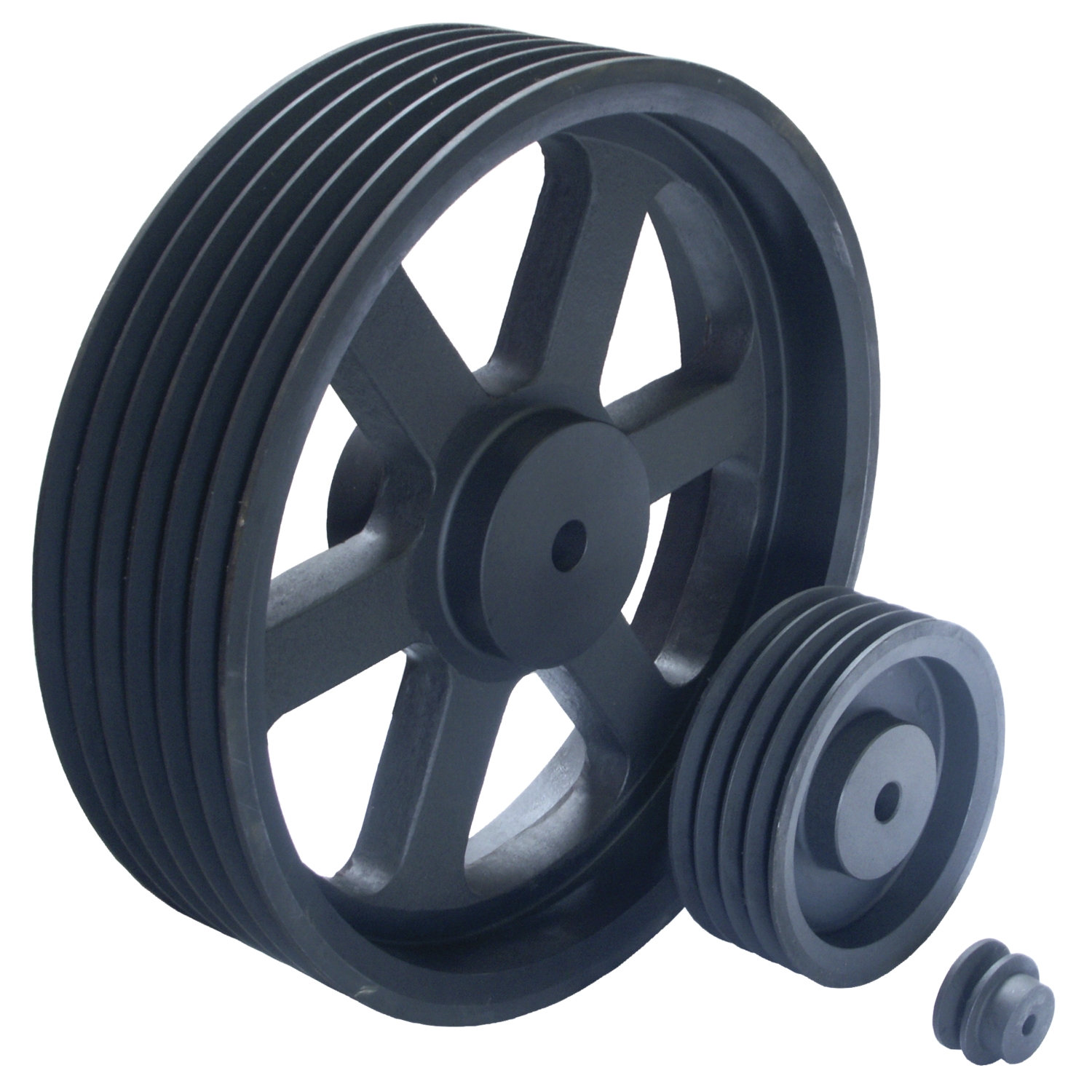

Les poulies trapézoïdales standards sont des éléments clés dans les systèmes de transmission de puissance. Elles sont utilisées dans de nombreuses applications industrielles, telles que l'agriculture, la motoculture et l'industrie légère et lourde.
Celles-ci sont disponibles en différentes tailles, de 1 à 10 gorges (ou plus sur demande), pour correspondre aux profils des courroies étroites (SPZ, XPZ, SPA, XPA, SPB, XPB ou SPC ou XPC) ou classiques (Z, A, B, C).
Afin de fixer la poulie à l'arbre, il existe quatre systèmes :
- Le premier système est le moyeu plein alésé ou alésé clavetté, où la poulie est fixée directement sur l'arbre.
- Le deuxième système est le moyeu amovible, qui utilise le système Vecobloc® ou Taperlock®. Avec ces systèmes, le moyeu est amovible et facilite ainsi le montage et le démontage. C'est le système le plus simple et le plus économique car il ne nécessite aucun usinage.

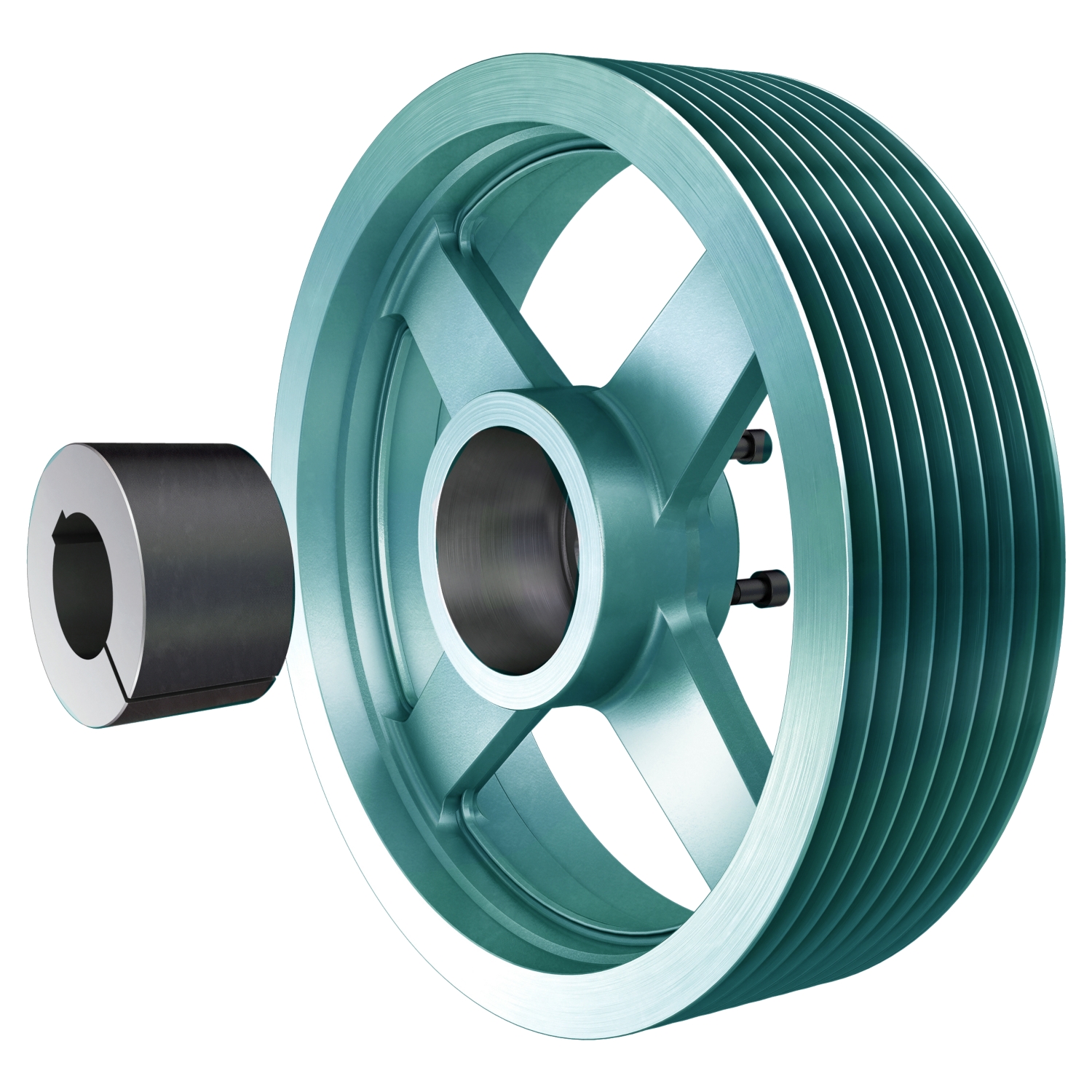

- Le troisième système est le moyeu amovible du système MGT®, reconnaissable par la couleur verte de la poulie. Ce système est utilisé principalement pour les fortes puissances, le démontage de la poulie est beaucoup plus facile du fait du système de fixation.
- Le quatrième système est la frette de serrage, qui serre la poulie sur l'arbre avec une pression constante, utilisée pour les montages sans clavette.

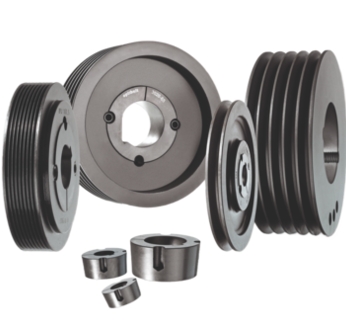

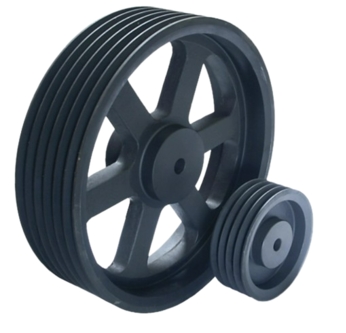

Le moyeu plein alésé
Le moyeu amovible Taperlock® / Vecobloc®

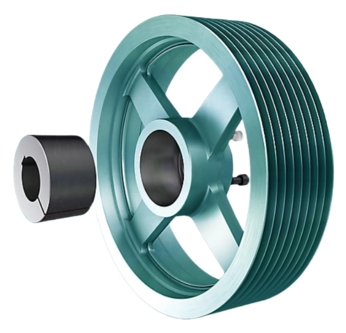

Le moyeu amovible MGT®

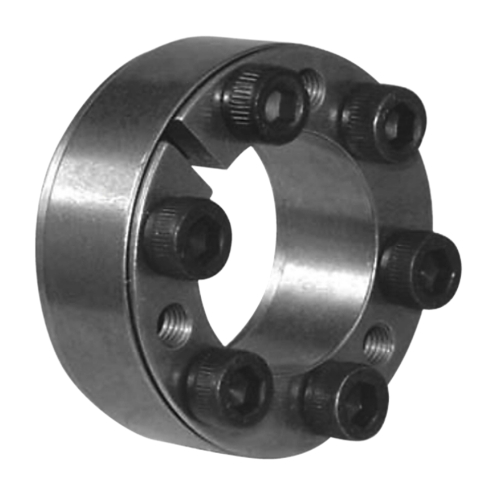

La frette de serrage
Profils et dimensions des gorges des poulies trapézoïdales
Profils | SPZ | SPA | SPB | SPC |
---|---|---|---|---|
Largeur de gorge (b1) | 9.7mm | 12.7mm | 16.3mm | 22.0mm |
Profondeur de gorge (t) | 11mm + 0.6mm | 14mm + 0.6mm | 18mm + 0.6mm | 24mm + 0.6mm |
Comment retrouver la référence de sa poulie trapézoïdale ?
Si vous connaissez la référence de la poulie trapézoïdale souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :
Les poulies trapézoïdales possèdent généralement une gorge en forme de V qui correspond à la forme de la courroie. Le nombre de gorges dépend alors de la puissance et du couple transmissible.
Les poulies trapézoïdales peuvent avoir une ou plusieurs gorges, allant de 1 à plus de 10 gorges, selon les besoins de la transmission de puissance.
Vous pouvez déterminer le profil de la courroie grâce aux calibres à poulie trapézoïdale, ou grâce à ces tableaux :
Profils étroits | SPZ | SPA | SPB | SPC |
---|---|---|---|---|
Largeur supérieure | 9.7mm | 12.7mm | 16.3mm | 22mm |
Hauteur | 8mm | 10mm | 13mm | 18mm |
Profils classiques | 10/Z | 13/A | 17/B | 22/C | 32/D | 40/E |
---|---|---|---|---|---|---|
Largeur supérieure | 10mm | 13mm | 16.5mm | 22mm | 31.5mm | 38mm |
Hauteur | 6mm | 8mm | 11mm | 14mm | 19mm | 24mm |
Si vous n'avez pas le diamètre primitif, vous aurez besoin du diamètre extérieur pour le calculer.
Pour ce faire, vous pouvez vous appuyer sur ce tableau :
Profil de courroie | SPZ | SPA | SPB | SPC |
---|---|---|---|---|
Retirer au diamètre extérieur | 5mm | 6mm | 7mm | 10mm |
En nous donnant l'inscription écrite sur la poulie, nous pourrons retrouver le moyeu adapté.
Dans le cas où l’inscription s’est effacée, nous pouvons retrouver votre moyeu grâce aux éléments suivants :
Moyeux amovibles :

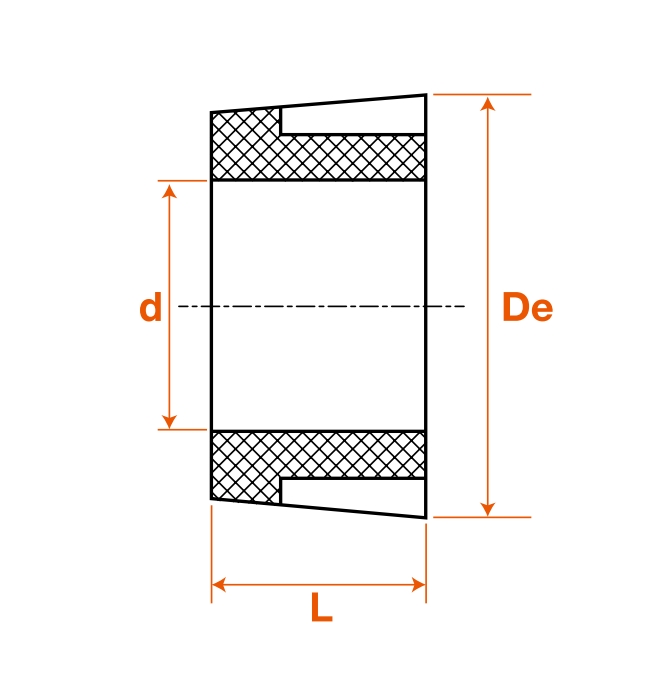

- Diamètres extérieurs (De) : à mesurer des deux côtés du moyeu du fait de sa forme conique ;
- Diamètre intérieur (d) : correspond également au diamètre d’arbre ;
- Largeur de moyeu (L).
Frette de serrage :

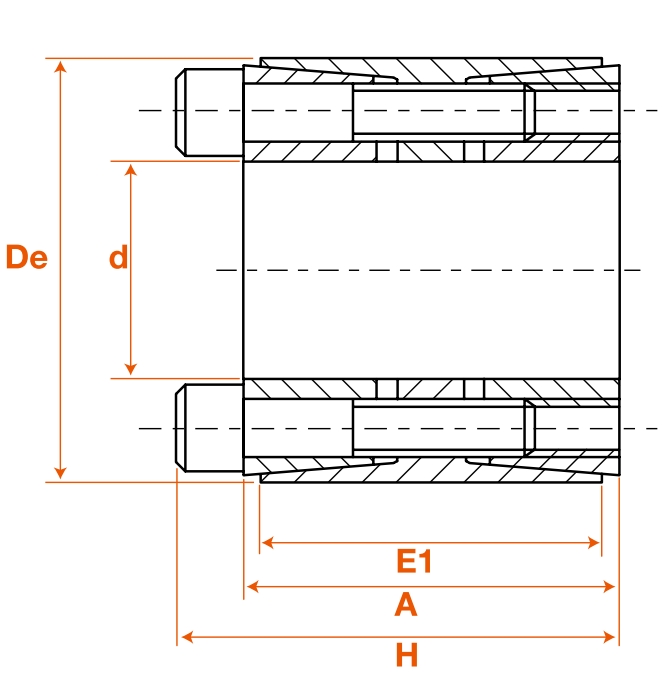

- Diamètre extérieur (De) : à mesurer uniquement d’un seul côté du fait de sa forme cylindrique;
- Diamètre intérieur (d) : correspond également au diamètre d’arbre ;
- Longueur de frette (A) : correspond à la longueur de la frette sans les vis ;
- Longueur de frette sur vis (H) : correspond à la longueur de la frette avec les vis ;
- Nombre de vis.
Découvrez notre gamme de poulies trapézoïdales
Poulie à moyeu plein
Poulie à moyeu amovible
Je découvrePoulie MGT®
Poulie à frette

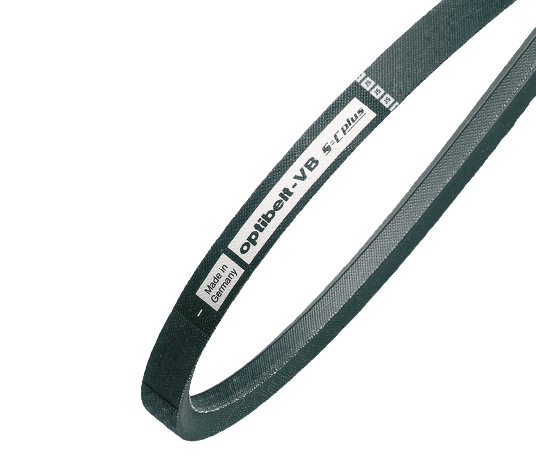

Courroies trapézoïdales
La courroie trapézoïdale est une solution de transmission de puissance couramment utilisée dans de nombreux secteurs, tels que l'agriculture, la motoculture, l'industrie, les carrières, etc.
Cette courroie doit son nom à sa forme de trapèze, qui lui permet d'assurer une adhérence optimale avec les poulies.
Il est important de noter que plus la section de la courroie est importante, plus la puissance transmissible est élevée. Par conséquent, il est essentiel de bien choisir la section appropriée pour garantir une transmission de puissance efficace et fiable.

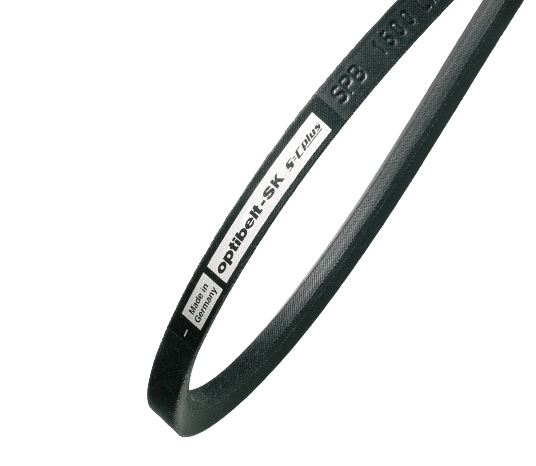

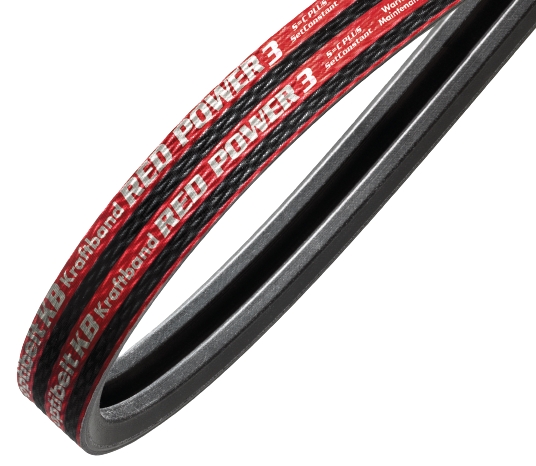

Avec le label S=C Plus de notre fournisseur OPTIBELT, nous avons la garantie que les courroies sont toujours appairées.
Quel que soit l'année ou le site de production, ce label assure une qualité constante.
Comment retrouver la référence de sa courroie trapézoïdale ?
Si vous connaissez la référence de la courroie trapézoïdale souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :
Cette question vous permettra de déterminer le bon profil de courroie.
Pour ce faire, vous pouvez vous appuyer sur ce tableau :
Profils étroits | SPZ | SPA | SPB | SPC |
---|---|---|---|---|
Largeur supérieure | 9.7mm | 12.7mm | 16.3mm | 22mm |
Hauteur | 8mm | 10mm | 13mm | 18mm |
Profils classiques | 10/Z | 13/A | 17/B | 22/C | 32/D | 40/E |
---|---|---|---|---|---|---|
Largeur supérieure | 10mm | 13mm | 16.5mm | 22mm | 31.5mm | 38mm |
Hauteur | 6mm | 8mm | 11mm | 14mm | 19mm | 24mm |
- La longueur intérieure est la longueur de la courroie mesurée à la base du trapèze de la courroie ;
- La longueur primitive est une longueur théorique de calcul. Il n’est pas possible de la mesurer physiquement, cependant les fournisseurs donnent cette information ;
- La longueur extérieure est la longueur mesurée sur le dos de la courroie.
Pour mesurer la longueur extérieure

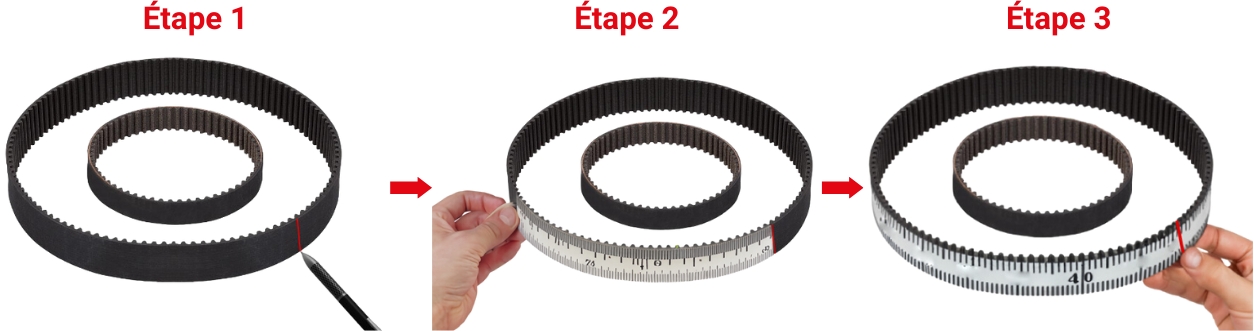

- Pour vous aider à mesurer la longueur, vous pouvez tracer un trait sur la courroie. Placez le bout d’un mètre à ruban le long de ce trait et déroulez-le jusqu’à en faire le tour pour revenir au trait de départ.
- Vous pouvez également placer une ficelle qui fait le tour de la courroie. Après en avoir fait le tour, déroulez la ficelle et mesurez-la.
Pour mesurer la longueur intérieure
- Vous pouvez mesurer vos courroies grâce à la règle pour mesure de longueurs intérieures des courroies trapézoïdales Optibelt .
Si jamais vous n’avez pas de quoi mesurer votre courroie, vous pouvez nous contacter et nous donner l’entraxe et les diamètres de vos poulies ! Nous vous aiderons à déterminer la courroie dont vous avez besoin.
Si la courroie est crantée, vous pouvez vous référer à la partie "Courroies trapézoïdales flancs nus crantées" ci-dessous.
Découvrez notre gamme de courroies trapézoïdales
Courroie trapézoïdale classique
Courroie trapézoïdale étroite

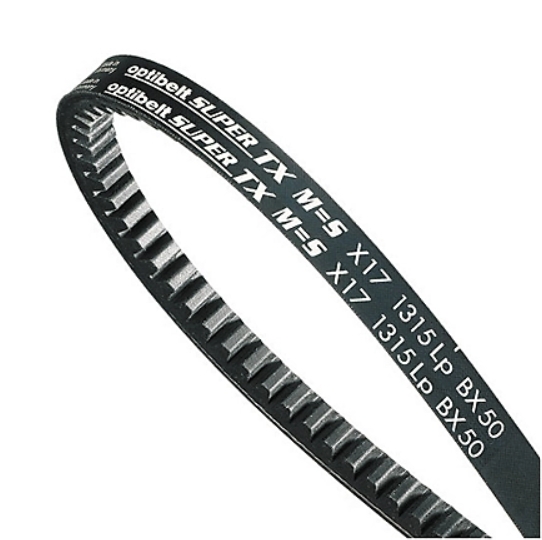

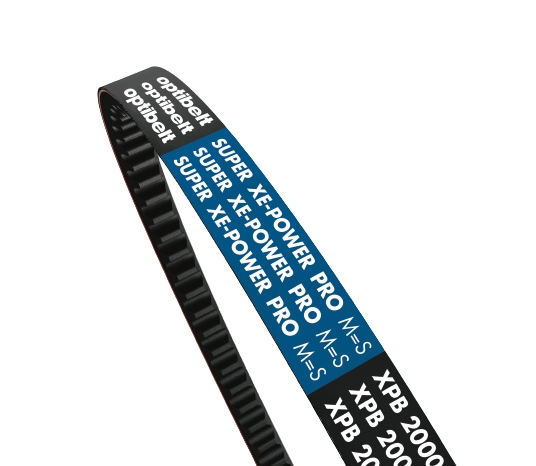

Courroies trapézoïdales flancs nus crantées
La courroie trapézoïdale flancs nus crantée est conçue pour résister à des températures extrêmes (de -40°C à +120°C) tout en offrant une transmission optimale de la puissance sur de petits diamètres de poulies, ou en cas de rotation élevée. Elle est donc particulièrement adaptée pour une utilisation avec des galets tendeurs.
Grâce à ses caractéristiques techniques, la courroie trapézoïdale flancs nus crantée peut supporter des charges importantes et transmettre efficacement la puissance entre les différents éléments mécaniques d'un système. Elle est également très résistante à l'usure, ce qui lui permet de fonctionner pendant de longues périodes sans nécessiter de remplacement.
Comment retrouver la référence de sa courroie trapézoïdale flancs nus crantée ?
Si vous connaissez la référence de la courroie souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :
Cette question vous permettra de déterminer le bon profil de courroie.
Pour ce faire, vous pouvez vous appuyer sur ce tableau :
Profils | XPZ | XPA | XPB | XPC |
---|---|---|---|---|
Largeur supérieure | 9.7mm | 12.7mm | 16.3mm | 22mm |
Hauteur | 8mm | 10mm | 13mm | 16mm |
- La longueur intérieure est la longueur de la courroie mesurée sur à la base du trapèze de la courroie ;
- La longueur primitive est une longueur théorique de calcul. Il n’est pas possible de la mesurer physiquement, cependant les fournisseurs donnent cette information ;
- La longueur extérieure est la longueur mesurée sur le dos de la courroie.
Pour mesurer la longueur extérieure
- Pour vous aider à mesurer la longueur, vous pouvez tracer un trait sur la courroie. Placez le bout d’un mètre à ruban le long de ce trait et déroulez-le jusqu’à en faire le tour pour revenir au trait de départ.
- Vous pouvez également placer une ficelle qui fait le tour de la courroie. Après en avoir fait le tour, déroulez la ficelle et mesurez-la.
Pour mesurer la longueur intérieure
- Vous pouvez mesurer vos courroies grâce à la règle pour mesure de longueurs intérieures des courroies trapézoïdales Optibelt.
Si jamais vous n’avez pas de quoi mesurer votre courroie, vous pouvez nous contacter et nous donner l’entraxe et les diamètres de vos poulies ! Nous vous aiderons à déterminer la courroie dont vous avez besoin.
Découvrez notre gamme de courroies trapézoïdales flancs nus crantées
Courroie trapézoïdale classique crantée
Courroie trapézoïdale flancs nus crantée
Poulies dentées

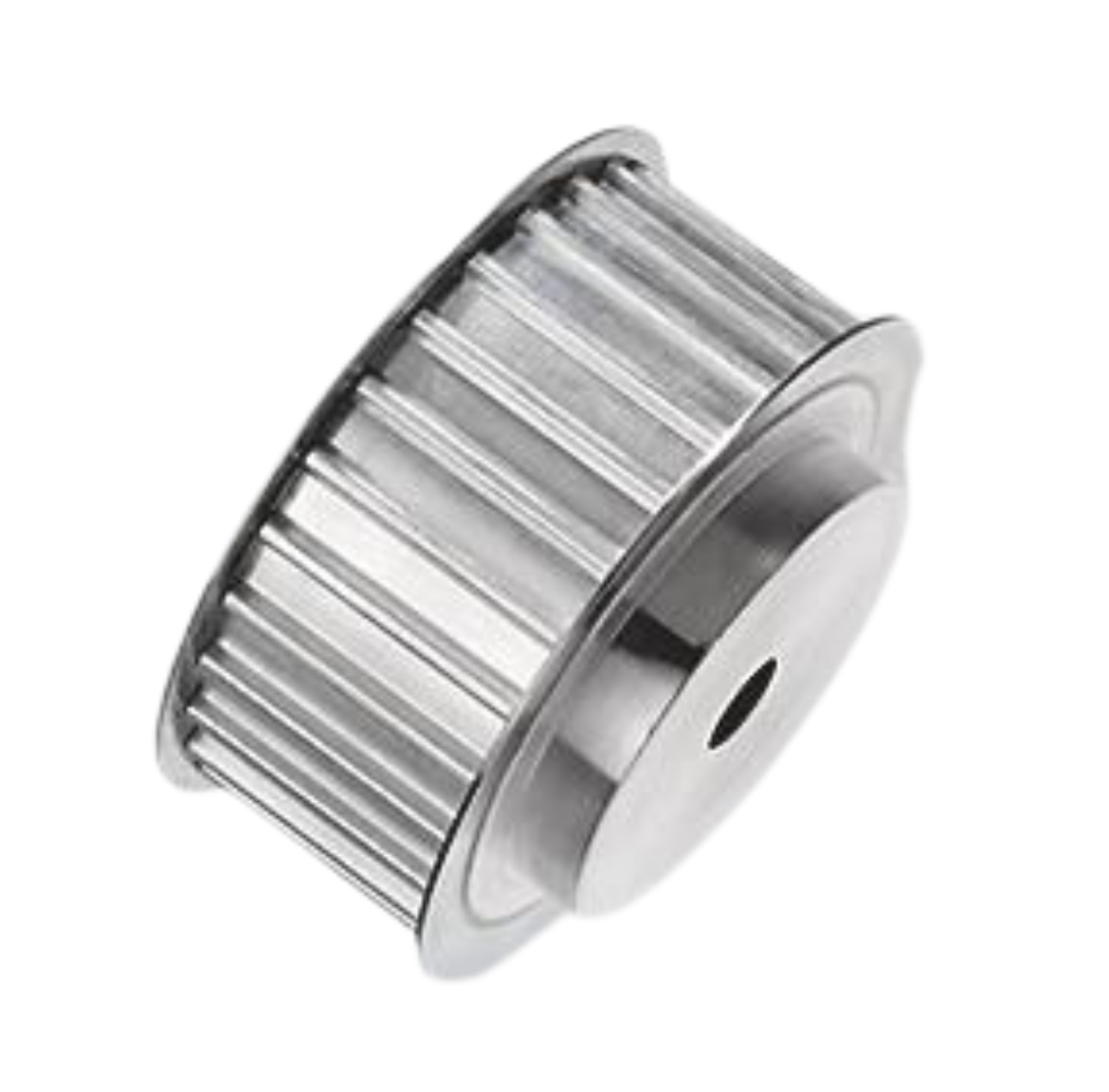

La poulie dentée ou poulie synchrone est largement utilisée dans l'industrie automobile pour les courroies de distribution, ainsi que dans diverses industries pour des applications telles que le convoyage, l'entraînement, la transmission, le positionnement et le levage.
Avant toute chose, il est important de rappeler que le pas de la poulie doit correspondre exactement à celui de la courroie dentée, afin que les dents puissent s'engrainer parfaitement et garantir ainsi le bon fonctionnement du système.
Comment retrouver la référence de sa poulie dentée ?
Si vous connaissez la référence de la poulie dentée souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :

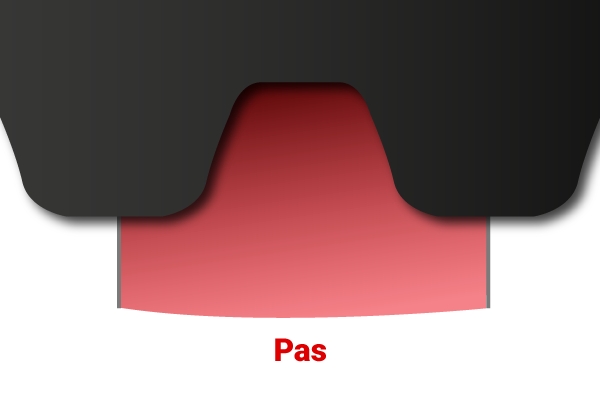

Vous pourrez déterminer le pas en mesurant l'espace entre deux dents.
Afin de prévenir l'usure prématurée de la courroie due aux frottements, il est recommandé de mesurer la largeur de la courroie elle-même plutôt que celle de la poulie.

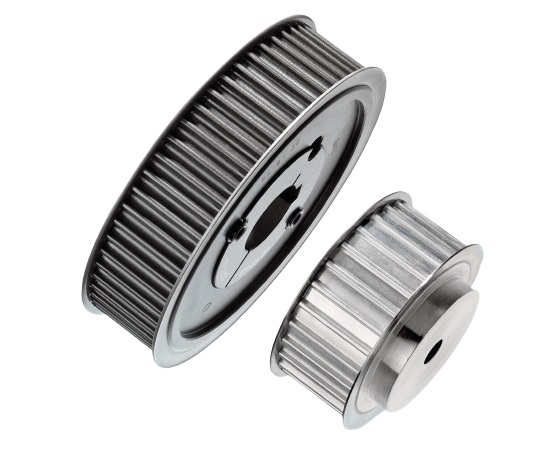

Poulie à flasques
Les flasques ont pour fonction de maintenir la courroie centrée et de la guider.
Si votre poulie possède un nombre limité de dents, vous pouvez les compter une à une.
Si le nombre de dents est trop élevé, il faudra se référer aux informations préalablement recueillies et consulter la documentation du fournisseur afin de déterminer le nombre de dents.
Dans le cas où vous rencontrez des difficultés, vous pouvez également nous contacter pour obtenir de l'aide.
Même si vous conservez la référence de votre poulie, il est nécessaire de connaître le diamètre de l'arbre pour vous proposer le moyeu alésé adapté à celui-ci.
Si la référence est effacée, vous pouvez nous contacter et nous pourrons déterminer le moyeu approprié en utilisant les informations obtenues à partir des questions précédentes.
Découvrez notre gamme de poulies dentées

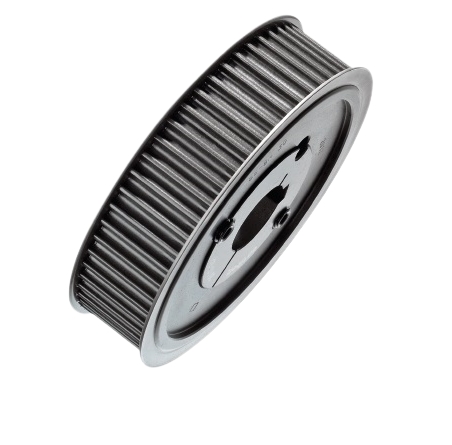

Poulies dentées à moyeu amovible
Poulies dentées préalésées

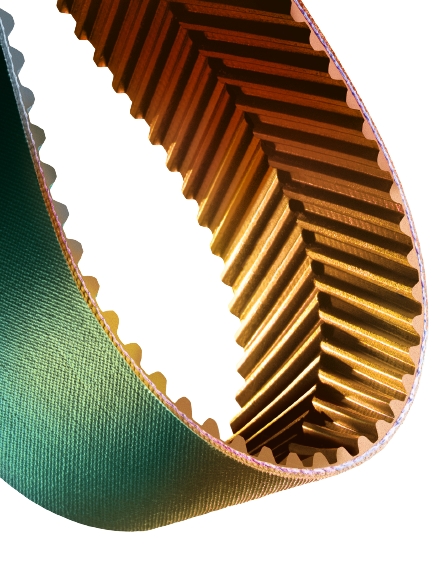

Courroies dentées
La courroie dentée, aussi connue sous le nom de courroie synchrone, peut exister avec une simple ou une double denture et permet de transmettre un mouvement entre plusieurs éléments.
Il est conseillé d'utiliser ce type de courroie pour des applications qui nécessitent du positionnement et de la synchronisation des mouvements tels que l'industrie automobile (pour la courroie de distribution), l'industrie générale, les machines d'espaces verts, les blanchisseries industrielles et l'industrie agroalimentaire.
De plus, l'utilisation de courroies dentées ne présente aucun risque de glissement.
Comment retrouver la référence de sa courroie dentée ?
Si vous connaissez la référence de la courroie dentée souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :
Vous pourrez retrouver le profil de la denture grâce aux tableaux suivants et vous aider des calibres à poulies.

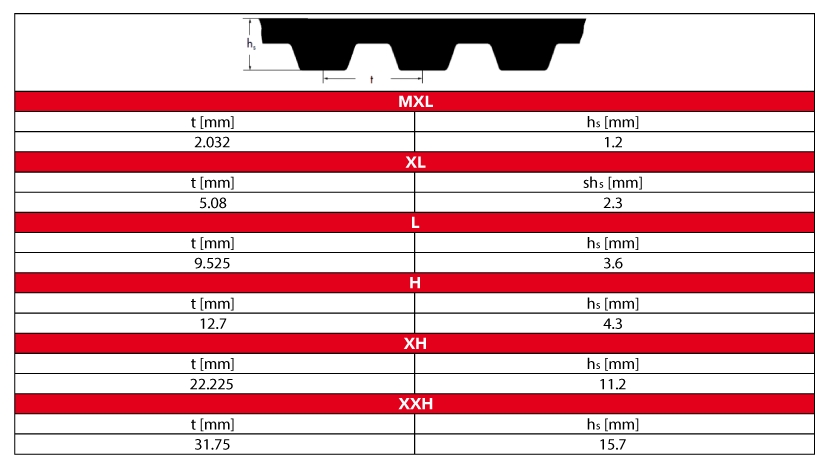

Courroies dentées en caoutchouc (cotes pouce)

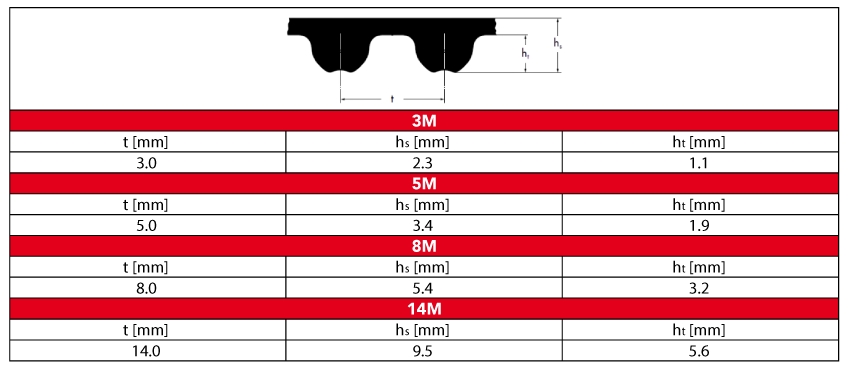

Courroies dentées en caoutchouc (cotes métriques)

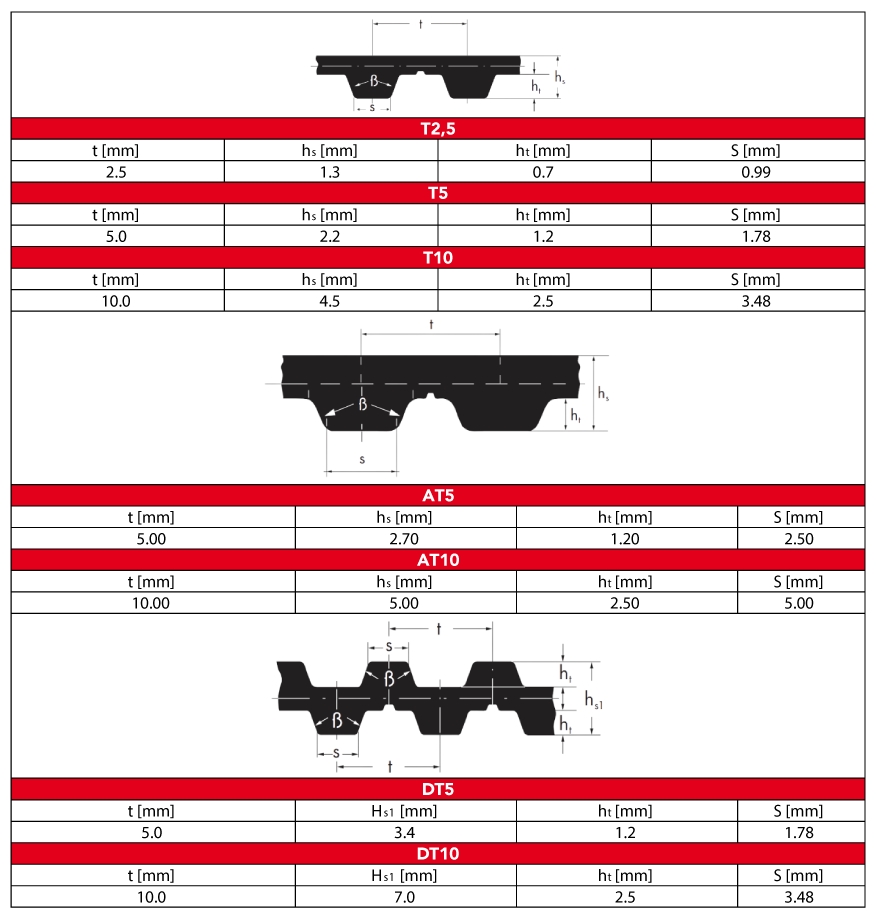

Courroies dentées en polyuréthane (cotes métriques)
Vous pourrez déterminer le pas en mesurant l'espace entre deux dents.
Pour une plus grande précision et afin d'éviter les erreurs, nous vous recommandons d'effectuer cette mesure sur 10 dents.
Mesurer la largeur de la courroie permettra à nos équipes de trouver la bonne référence !
Pour mesurer une courroie synchrone, la méthode la plus fiable est de compter le nombre de dents et de multiplier ce nombre par le pas.
Pour des petites courroies dentées (comme pour les profils XL, MXL et 3M) on prend la mesure sur 10 dents pour avoir une donnée plus précise.
La longueur mesurée sera toujours exprimée en millimètres.
Découvrez notre gamme de courroies dentées

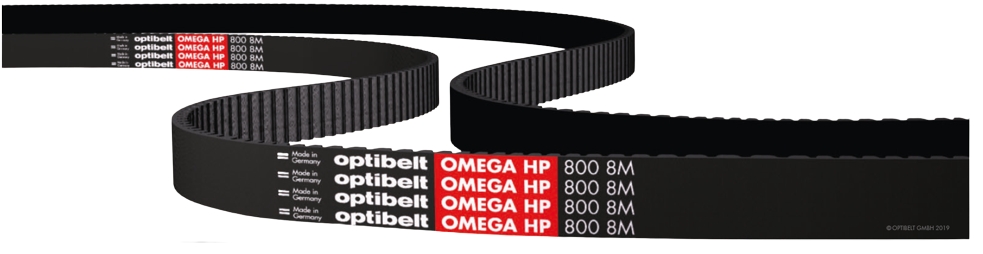

Courroies synchrone simple denture

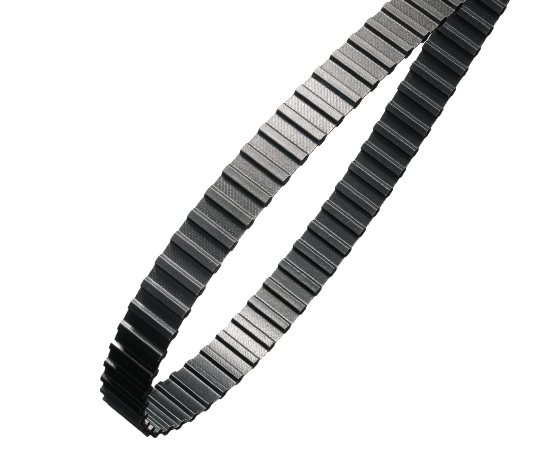

Courroies synchrone double denture
Poulies striées
Les poulies striées permettent d'atteindre des vitesses linéaires élevées et sont principalement utilisées pour les grands rapports de réduction tout en ayant un encombrement machine réduit.
Elles sont couramment utilisées dans les applications de convoyeurs dans les systèmes de logistique, les machines textiles et les cartonneries.
Comment retrouver la référence de sa poulie striée ?
Si vous connaissez la référence de la poulie striée souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :
Le nombre de stries se mesure en les comptant une à une.
Pour définir ce paramètre, il existe des calibres à poulies striées.
Sinon, vous diviserez la largeur de la partie striée par le nombre de strie. Exemple : Largeur 16mm pour 10 stries indique un pas de 1,6mm (PH).
Hors capacité de mesure au pied à coulisse, vous pouvez utiliser un mètre à ruban !
En nous donnant l'inscription écrite sur la poulie, nous pourrons retrouver le moyeu adapté.
Dans le cas où l’inscription s’est effacée, nous pouvons retrouver votre moyeu grâce aux éléments suivants :
Moyeux amovibles :
- Diamètres extérieurs (De) : à mesurer des deux côtés du moyeu du fait de sa forme conique ;
- Diamètre intérieur (d) : correspond également au diamètre d’arbre ;
- Largeur de moyeu (L).
Découvrez notre gamme de poulies striées
Poulies striées préalésées
Poulies striées à moyeu amovible
Courroies striées

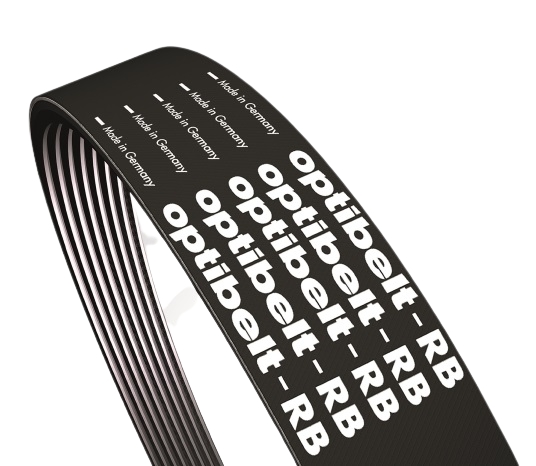

Les courroies striées, qui ont une forme de trapèze, sont très flexibles. Elles conviennent parfaitement pour les applications avec un faible entraxe et peu d'espace disponible, et sont particulièrement recommandées pour les grands rapports de réduction.
Les courroies striées sont couramment utilisées dans les transmissions en serpentin.
Comme pour les poulies striées, les courroies striées permettent des vitesses linéaires élevées.
Il existe également des versions élastiques de ces courroies pour des entraxes fixes, sans possibilité de réglage de tensionsystème de tension.

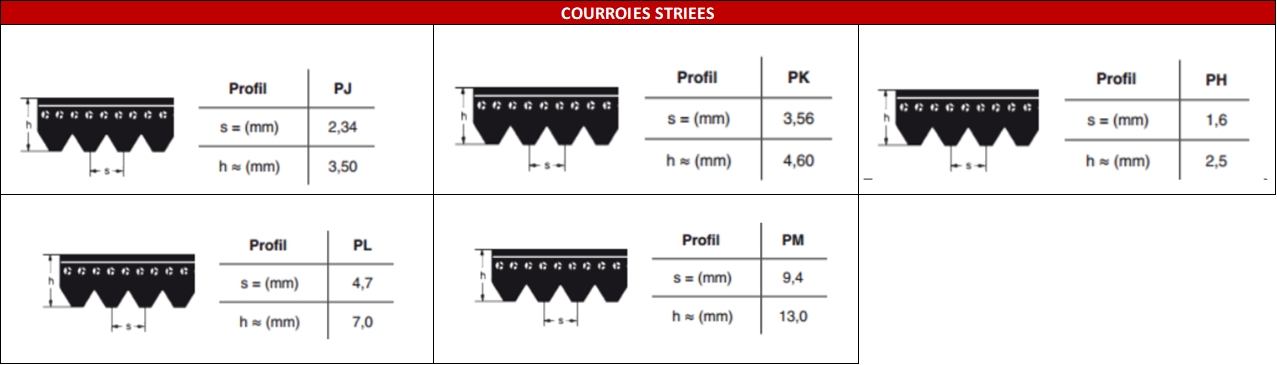

Profils et dimensions des courroies striées
Comment retrouver la référence de sa courroie striée ?
Si vous connaissez la référence de la courroie striée souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :
Le nombre de stries se mesure en les comptant une à une.

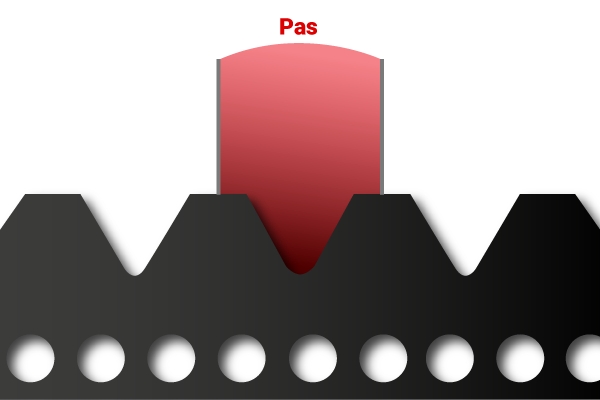

Vous pourrez déterminer le pas en mesurant l'espace entre deux dents.
Pour vous aider à mesurer la longueur, vous pouvez tracer un trait sur la courroie. Placez le bout d’un mètre à ruban le long de ce trait et déroulez-le jusqu’à en faire le tour pour revenir au trait de départ.
Vous pouvez également placer une ficelle qui fait le tour de la courroie. Après en avoir fait le tour, déroulez la ficelle et mesurez-la.
Découvrez notre gamme de courroies striées
Courroies striées
Courroies de variateur

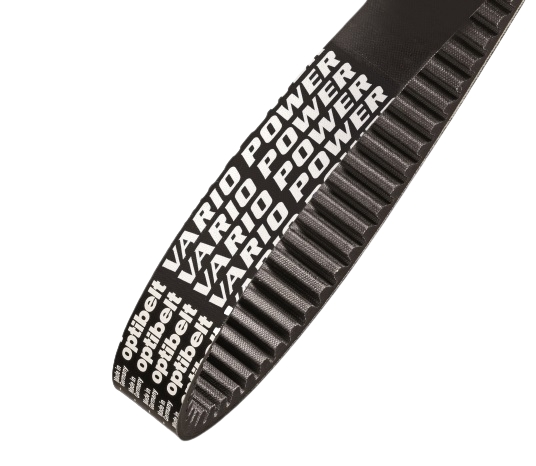

Les courroies variateur sont principalement utilisées pour réguler une vitesse en continu.
Grâce à leur conception particulière, ces courroies sont capables de supporter des charges dynamiques importantes tout en offrant d'excellentes propriétés de transmission de puissance.
Comment retrouver la référence de sa courroie de variateur ?
Si vous connaissez la référence de la courroie variateur souhaitée, vous pouvez contacter nos équipes de vente en cliquant ici, afin d'obtenir les coordonnées de l'agence la plus proche de chez vous.
Si vous ne possédez pas la référence, il sera nécessaire de se poser les questions suivantes :
Mesurer la largeur de la courroie permettra à nos équipes de trouver la bonne référence !
La longueur d'une courroie variateur peut se mesurer de différentes manières :
- sur la courroie. Placez le bout d’un mètre à ruban le long de ce trait et déroulez-le jusqu’à en faire le tour pour revenir au trait de départ.
- Vous pouvez également placer une ficelle qui fait le tour de la courroie. Après en avoir fait le tour, déroulez la ficelle et mesurez-la.
La hauteur d'une courroie variateur se mesure de la base de la dent jusqu'au dos de la courroie. Pour ce faire, vous pouvez utiliser un pied à coulisse.

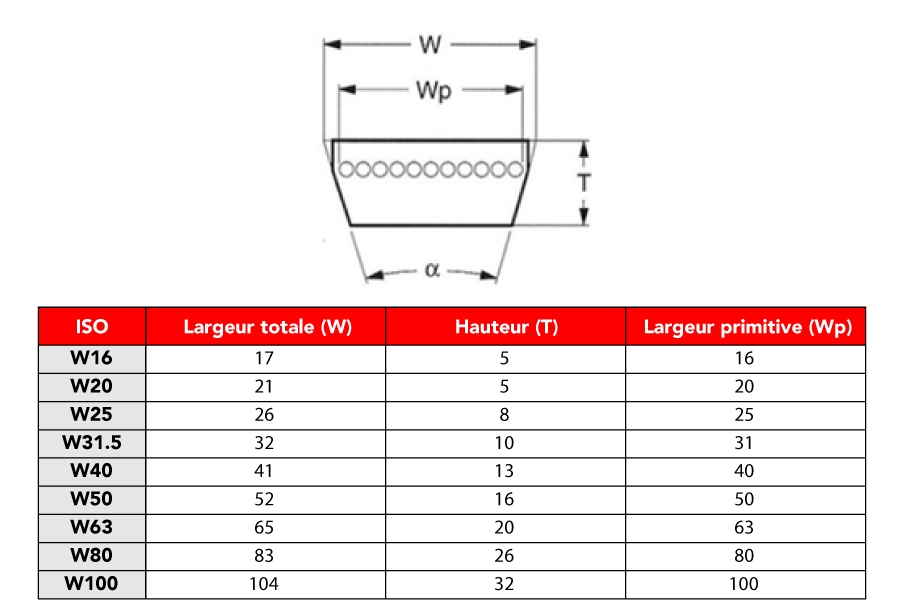

Profils ISO des courroies de variateur
Découvrez notre gamme de courroies de variateur
Courroies de variateur
Courroies perforées
Grâce à notre atelier de découpe de courroies situé au Mans, nous pouvons découper des courroies trapézoïdales perforées de section Z et A au mètre (version standard verte uniquement).

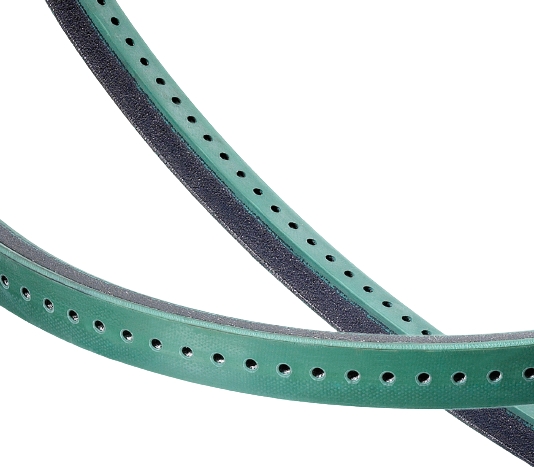

Les courroies trapézoïdales perforées présentent les mêmes caractéristiques que les courroies standard, mais celles-ci sont destinées à une utilisation de dépannage en cas d'indisponibilité d'une référence particulière.

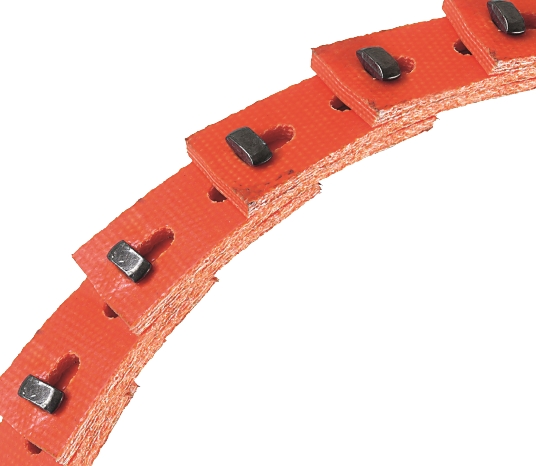

Il existe deux types d'agrafes pour ces courroies : les agrafes plates (préconisées pour les poulies de petit diamètre), ainsi que les agrafes articulées.
Sur commande nous pouvons également découper des courroies d’autres sections et en haute qualité polyester.
Cliquez ici pour consulter la liste de nos agences et obtenir plus de renseignements !
Découvrez notre gamme de courroies de variateur
Courroies perforées
