Mis à jour le 15/11/2023
La directive européenne relative aux machines 2006/42/CE, remplace la directive 98/37/CE. Parallèlement, les normes pour des systèmes de contrôle commande liés à la sécurité ont changé. La sécurité fonctionnelle fait partie intégrante de la conception de systèmes de commande sûrs. Il est donc nécessaire de définir le niveau de sécurité requis pour chaque fonction de sécurité.
Normes applicables:
La norme EN ISO 13 8491 s'applique à tous les systèmes de commande de sécurité. Le résultat du processus est un niveau de performance requis (PLr = required Performance Level).
La norme EN 62 061 s'applique, en complément de la norme précédente, à une procédure de sécurité électrique, électronique et/ou programmable. Le résultat du calcul est le niveau d'intégrité de sécurité (SIL = Safety Integrity Level).

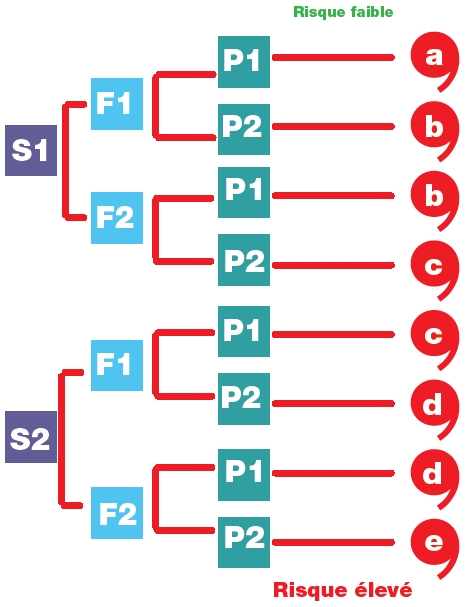

Détermination du niveau de performance requis PL selon EN ISO 13849-1
Procédures
1. Estimer la gravité du dommage S.
2. Déterminer la fréquence et/ou la durée d'exposition au phénomène dangereux F.
3. Possibilité d'éviter le phénomène dangereux ou de limiter le dommage P.
S = gravité de la blessure
S1 = blessure légère (normalement réversible)
S2 = blessure grave (normalement irréversible, y compris le décès)
F = fréquence et/ou durée d'exposition au phénomène dangereux
F1 = rare à assez fréquente et/ou courte durée d'exposition
F2 = fréquente à continue et/ou longue durée d'exposition
P = possibilité d'éviter le phénomène dangereux ou de limiter le dommage
P1 = possible sous certaines conditions
P2 = rarement possible
a, b, c ,d , e = dénomitation des niveaux de performance
Détermination du niveau d'intégrité requis selon EN 62061
Procédures
1. Estimer la séverité du dommage Se.
2. Déterminer les points pour la fréquence F, la probabilité d'apparition P et la probabilité d'évitement A.
3. Déterminer la Classe selon la formule C=F+P+A.
4. Le Sil nécessaire sera donner par le croisement de la ligne Se et de la colonne de classe.
Probabilité d'apparition de l'événement dangereux P
Très forte = 5
Probable = 4
Possible = 3
Rare = 2
Négligeable = 1
Fréquence et/ou durée d'exposition F
≤ 1 heure = 5
> 1 heure et ≤ 1 jour = 5
> 1 jour et ≤ 2 semaines = 4
> 2 semaines et ≤ 1 an = 3
> 1 an = 2
Probabilité d'évitement A
Impossible = 5
Possible = 3
Probable = 1
| Conséquences | Sévérité Se | Classe C = F + P + A | ||||
|---|---|---|---|---|---|---|
| 3-4 | 5-7 | 8-10 | 11-13 | 14-15 | ||
| Mort, perte d'un œil ou d'un bras | 4 | SIL 2 | SIL 2 | SIL 2 | SIL 3 | SIL 3 |
| Permanentes, perte de doigts | 3 | SIL 1 | SIL 2 | SIL 3 | ||
| Réversibles, suivi médical | 2 | SIL 1 | SIL 2 | |||
| Réversibles, premiers soins | 1 | SIL 1 | ||||
Nos équipements de sécurité machine
Module de sécurité Pizzato
Module de sécurité pour arrêts d'urgence et interrupteurs de protecteurs mobiles de Pizzato s'utilise pour des applications de sécurité jusqu'à PL e SIL 3 cat4.

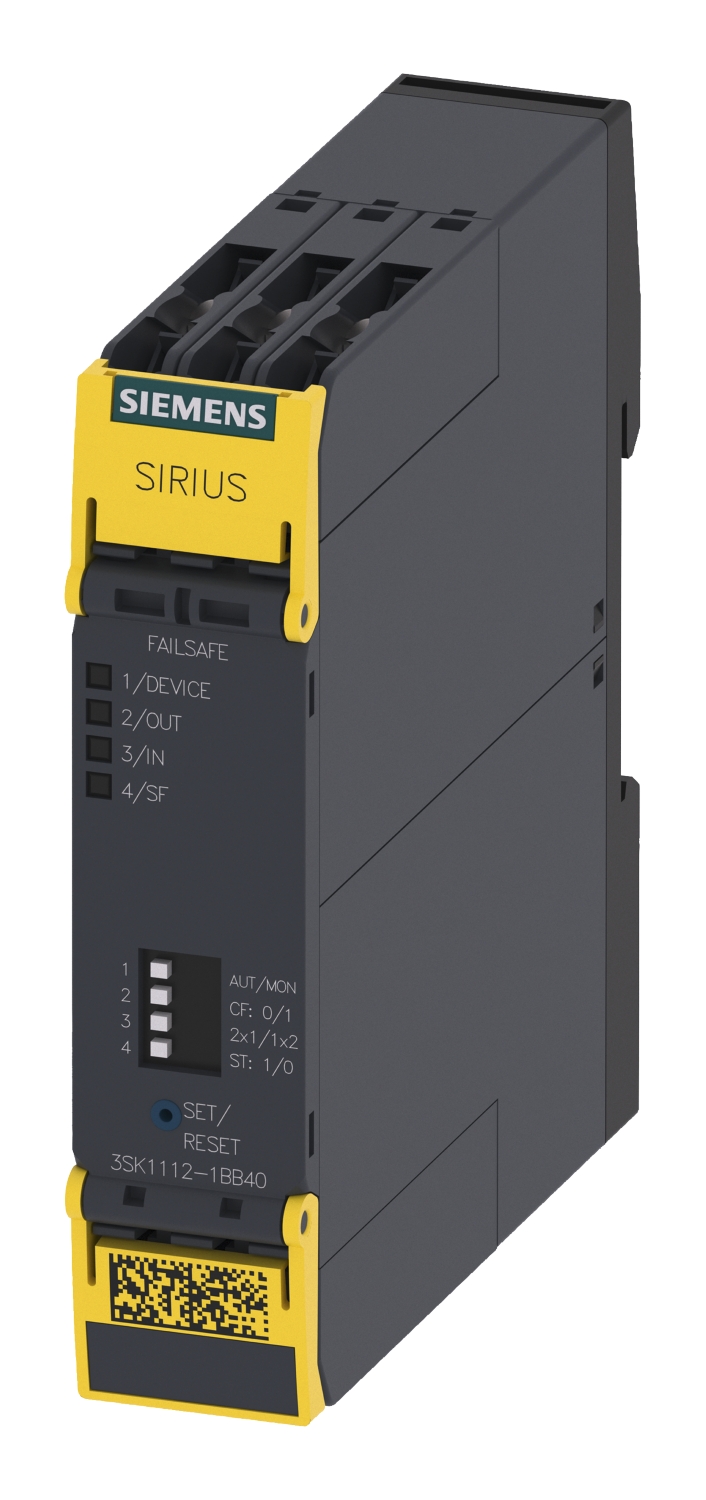

Bloc de sécurité Siemens
Ces blocs de sécurité sont homologués pour des applications jusqu'à SIL 3 et PL e.
