Tuyau revêtement EPDM aspect grain toilé noir bande verte rouge série PERFORMER GL AD10H tube intérieur NR noir lisse Trelleborg
Tuyau revêtement EPDM aspect grain toilé noir bande verte rouge série PERFORMER GL AD10H tube intérieur NR noir lisse TrelleborgTuyau revêtement EPDM aspect grain toilé noir bande verte rouge série PERFORMER GL AD10H tube intérieur NR noir lisse Trelleborg
Tuyau revêtement EPDM aspect grain toilé noir bande verte rouge série PERFORMER GL AD10H tube intérieur NR noir lisse Trelleborg
Tuyau revêtement EPDM aspect grain toilé noir bande verte rouge série PERFORMER GL AD10H tube intérieur NR noir lisse Trelleborg

Tuyau revêtement EPDM aspect grain toilé noir bande verte rouge série PERFORMER GL AD10H tube intérieur NR noir lisse Trelleborg

0 avis
Logo Trelleborg
Prix net
 / 1 metre(s)Prix dégressif
Prix TTC
HT
Contacter mon agence
Produit non disponible à l'achat en ligne
Livraison
À la recherche d'un produit similaire ?
Retour à la catégorie produits
Références articles
Références articles
Filtrer
Filtrer
Réinitialiser
Aucun article trouvé.
 Références
Code article

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 25 x 53 mm L 20 m Trelleborg

Code article :
1697251
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 32 x 60 mm L 20 m Trelleborg

Code article :
1697252
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 40 x 73 mm L 20 m Trelleborg

Code article :
1697253
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 50 x 83 mm L 20 m Trelleborg

Code article :
505360E
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 65 x 98 mm L 20 m Trelleborg

Code article :
505359T
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 80 x 113 mm L 20 m Trelleborg

Code article :
1697254
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 100 x 133 mm L 20 m Trelleborg

Code article :
098350Q
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 125 x 158 mm L 20 m Trelleborg

Code article :
505358I
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 150 x 183 mm L 20 m Trelleborg

Code article :
505357X
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 200 x 234,5 mm L 12 m Trelleborg

Code article :
098349F
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 250 x 285,5 mm L 12 m Trelleborg

Code article :
505356M
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 300 x 340,5 mm L 12 m Trelleborg

Code article :
505355B
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 350 x 391 mm L 12 m Trelleborg

Code article :
1697255
Agence :
Livraison :

Tuyau revêtement EPDM noir bande verte/rouge série PERFORMER GL AD10H tube intérieur NR D. 400 x 441 mm L 12 m Trelleborg

Code article :
1697256
Agence :
Livraison :
Référence fabricant
Diamètre intérieur (mm)
Diamètre extérieur (mm)
Rayon de courbure (mm)
Poids (kg/m)
Longueur (m)
Conditionnement
Référence fabricant :
0128511
Diamètre intérieur (mm) :
25
Diamètre extérieur (mm) :
53
Rayon de courbure (mm) :
125
Poids (kg/m) :
1,97
Longueur (m) :
20
Conditionnement :
longueur de 1,00 metre(s)
Référence fabricant :
0128512
Diamètre intérieur (mm) :
32
Diamètre extérieur (mm) :
60
Rayon de courbure (mm) :
160
Poids (kg/m) :
2,33
Longueur (m) :
20
Conditionnement :
longueur de 1,00 metre(s)
Référence fabricant :
0128513
Diamètre intérieur (mm) :
40
Diamètre extérieur (mm) :
73
Rayon de courbure (mm) :
200
Poids (kg/m) :
4,04
Longueur (m) :
20
Conditionnement :
longueur de 1,00 metre(s)
Référence fabricant :
0061620
Diamètre intérieur (mm) :
50
Diamètre extérieur (mm) :
83
Rayon de courbure (mm) :
250
Poids (kg/m) :
4,04
Longueur (m) :
20
Conditionnement :
longueur de 200,00 metre(s)
Référence fabricant :
0061621
Diamètre intérieur (mm) :
65
Diamètre extérieur (mm) :
98
Rayon de courbure (mm) :
325
Poids (kg/m) :
4,99
Longueur (m) :
20
Conditionnement :
longueur de 1,00 metre(s)
Référence fabricant :
0061622
Diamètre intérieur (mm) :
80
Diamètre extérieur (mm) :
113
Rayon de courbure (mm) :
400
Poids (kg/m) :
5,9
Longueur (m) :
20
Conditionnement :
longueur de 200,00 metre(s)
Référence fabricant :
0061623
Diamètre intérieur (mm) :
100
Diamètre extérieur (mm) :
133
Rayon de courbure (mm) :
500
Poids (kg/m) :
7,12
Longueur (m) :
20
Conditionnement :
longueur de 240,00 metre(s)
Référence fabricant :
0061624
Diamètre intérieur (mm) :
125
Diamètre extérieur (mm) :
158
Rayon de courbure (mm) :
750
Poids (kg/m) :
8,72
Longueur (m) :
20
Conditionnement :
longueur de 200,00 metre(s)
Référence fabricant :
0061625
Diamètre intérieur (mm) :
150
Diamètre extérieur (mm) :
183
Rayon de courbure (mm) :
1050
Poids (kg/m) :
10,2
Longueur (m) :
20
Conditionnement :
longueur de 160,00 metre(s)
Référence fabricant :
0061626
Diamètre intérieur (mm) :
200
Diamètre extérieur (mm) :
234,5
Rayon de courbure (mm) :
1600
Poids (kg/m) :
14,31
Longueur (m) :
12
Conditionnement :
longueur de 72,00 metre(s)
Référence fabricant :
0061627
Diamètre intérieur (mm) :
250
Diamètre extérieur (mm) :
285,5
Rayon de courbure (mm) :
2000
Poids (kg/m) :
18,9
Longueur (m) :
12
Conditionnement :
longueur de 1,00 metre(s)
Référence fabricant :
0061628
Diamètre intérieur (mm) :
300
Diamètre extérieur (mm) :
340,5
Rayon de courbure (mm) :
2500
Poids (kg/m) :
25,3
Longueur (m) :
12
Conditionnement :
longueur de 1,00 metre(s)
Référence fabricant :
5501488
Diamètre intérieur (mm) :
350
Diamètre extérieur (mm) :
391
Rayon de courbure (mm) :
3100
Poids (kg/m) :
31,47
Longueur (m) :
12
Conditionnement :
longueur de 1,00 metre(s)
Référence fabricant :
5601787
Diamètre intérieur (mm) :
400
Diamètre extérieur (mm) :
441
Rayon de courbure (mm) :
4000
Poids (kg/m) :
36,39
Longueur (m) :
12
Conditionnement :
longueur de 1,00 metre(s)
Prix et quantité
Documentation Technique
Prix net
pour 1 metre(s)
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
0,00 € HT
Documents à télécharger
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique
Fiche produitFiche technique

Description

Description
Manutention hydraulique et pneumatique de produits abrasifs

Applications :
Transport hydraulique par aspiration ou refoulement de produits abrasifs.

Avantages :
Excellente résistance à l’abrasion grâce à la forte épaisseur du tube.
Excellente résistance aux intempéries grâce au revêtement en EPDM.
Excellente étanchéité grâce au joint BLOC-END® avec renfort métal et système de centrage.
Plusieurs raccordements possibles : BLOC-END®, END-FLEX®, manchettes lisses et forcées.

Raccords et raccordements :
Les tuyaux équipés de raccords BLOC-END® doivent être utilisés aux pressions de service maximales suivantes :
Ø int. ≤ 150 mm : PS = 10 bar.
Ø int. > 150 mm :
- PS = 10 bar pour les applications statiques (sans mouvement du tuyau, sans colonne d’eau, sans traction) et/ou pour une température inférieure à 40°C
- PS = 5 bar pour les applications dynamiques et/ou pour une température supérieure à 40°C
Les tuyaux équipés de raccords END-FLEX® peuvent travailler conformément aux pressions de service ou dépressions indiqués dans la FT.
Manchettes lisses et forcées.

Informations complémentaires :
Dans le cadre d’une utilisation en air comprimé, la pression de service du tuyau est volontairement limitée à une valeur inférieure selon les diamètres afin de rester dans la limite de l’Article 4 §3 de la PED 2014/68/UE :
125-200 mm : 5 bar, 250 mm : 4 bar, 300 mm : 3 bar, ≥ 350 mm : 2 bar.
Très faible allongement sous pression de service inférieure à 10 bar.
Les tuyaux sont stockés en longueurs de 20 ou 12 m.

Caractéristiques techniques :
- Tube : NR résistant à l’abrasion, noir, lisse
- Armature : Fils ou nappes synthétiques avec hélice de renforcement en acier noyée dans la paroi
- Revêtement : EPDM résistant aux intempéries, noir, ondulé, aspect grain toile
- Température : -30°C => +70°C
- Propriétés électriques : Tube et revêtement conducteurs (l’hélice doit également être en contact avec les raccords)
- Utilisable en zone ATEX

Caractéristiques

Caractéristiques
ApplicationProduits abrasifs
ColorisNoir bande verte/rouge
Matière du revêtement extérieurEPDM aspect ondulé grain toile
Matière du tube intérieurNR noir lisse
RenforcementHélice en acier - Fils ou nappes synthétique
SériePERFORMER GL AD10H
TypeTuyau
UtilisationTransport - Refoulement - Aspiration
Dépression (bar)0,9
PLNE (bar)30
Pression de service (bar)10

Ces produits peuvent également vous intéresser

Ces produits peuvent également vous intéresser

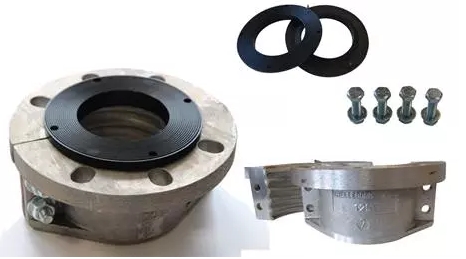

Ensemble complet acier BLOC-END®
